PCB設計常用軟件有哪些，各PCB設計軟件的區別

發布時間：2016-04-28 01:44:53

PCB線路板設計軟件，一般都包含了原理圖設計和PCB設計兩大模塊，主流強大的線路板設計軟件中，基本都包括了以上的模塊，現在主流的線路板設計軟件分別是：Protel?OrCAD?Viewlogic?PowerPCB?Cadence PSD?MentorGraphices 的 ExpeditionPCB?ZukenCadStart?Winboard/Windraft/Ivex SPICE?PCBStudio?TANGO?PCBWizard(與LiveWire配套的PCB制作軟件包)?ultiBOARD7(與 multiSIM2001配套的PCB制作軟件包)等。

下面簡單介紹一下常用的幾種軟件。

1. AltiumProtel系列

Protel是PROTEL(現為Altium)公司在20世紀80年代末推出的線路板設計軟件。

Protel99是基于 Windows操作系統下的純32位電路設計制版系統。Protel99提供了一個集成的設計環境，包括了原理圖設計和PCB布線工具，集成的設計文檔管理，支持通過網絡進行工作組協同設計功能。

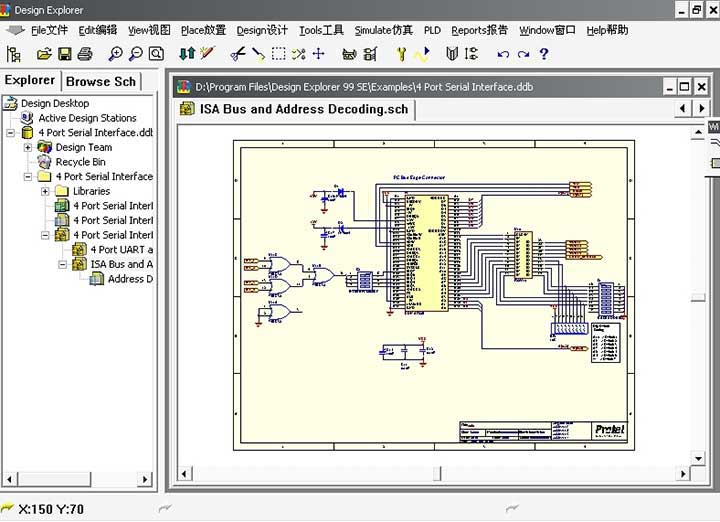

PCB設計軟件Protel99工作界面

Protel99的主要特性如下：

Protel99設計系統運行穩定而且高效；
Smart Tool(智能工具)技術將所有的設計工具集成在單一的設計環境中；
Smart Doc(智能文檔)技術將所有的設計數據文件儲存在單一的設計數據庫中，用設計管理器來統一管理。設計數據庫以ddb為后綴方式，在設計管理器中統一管理。使用設計管理器統一管理的文檔是在Protel99中新提出來的，以前版本中沒有；
Smart Team(智能工作組)技術能讓多個設計者通過網絡安全地進行單獨設計，再通過工作組管理功能將各個部分集成到設計管理器中；
PCB自動布線規則的復合選項極大地方便了布線規則的設計；
利用在線規則檢查功能支持集成的PCB布線；
集成的PCB自動布線系統使用了最新的人工智能技術，如人工神經網絡?模糊專家系統?模糊理論和模糊神經網絡等技術，即使對于很復雜的電路板，其布線結果也能達到專家級的水平；
對印刷電路板設計時的自動布局采用兩種不同的布局方式，即Cluster Placer(組群式)和基于統計方式(Statistical Placer)。在以前版本中只提供了基于統計方式的布局；
Protel99新增加了自動布局規則設計功能，Placement標簽頁是在Protel99中新增加的，用來設置自動布局規則的項目；
增強的交互式布局和布線模式，包括“Push and shove”。

由于Protel99SE軟件簡單易用，非常適合作為初學者學習原理圖和PCB設計的入門教材，因此受到了廣大電子工作者的歡迎。

2. Altium Designer 6.0

2005年底，Protel軟件的原廠商 Altium 公司推出了 Protel系列的最新高端版本Altium Designer 6.0。Altium Limited宣布發布Altium Designer 6.0，它是完全一體化電子產品開發系統的下一個版本。Altium Designer是業界首例將設計流程?集成化PCB設計?可編程器件(如FPGA)設計和基于處理器設計的嵌入式軟件開發功能整合在一起的產品。

這款最新高端版本Altium Designer6。除了全面繼承包括Protel99SE?Protel2004在內的先前一系列版本的功能和優點以外，還增加了很多新的高端功能，是業界第一款也是唯一一款完整的板級設計解決方案。Altium Designer 6.0拓寬了板級設計的傳統界限，全面集成了FPGA設計功能和SOPC設計實現功能，從而允許工程師將系統設計中的FPGA與PCB設計集成在一起。

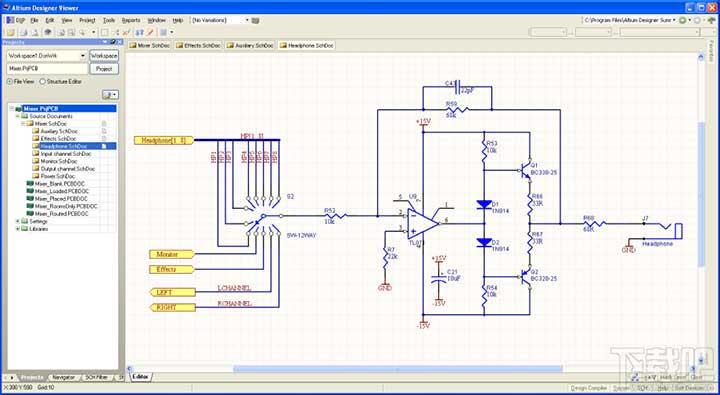

PCB設計軟件Altium Designer工作界面

Altium Designer 6.0特點：

支持原理圖輸入和 HDL硬件描述輸入模式；
支持基于 VHDL的設計仿真，混合信號電路仿真和布局前/后信號完整性分析；
Altium Designer 6.0的布局布線采用完全規則驅動模式，并且在PCB布線中采用了無網格的SitusTM 拓撲邏輯自動布線功能；
Altium Designer 6.0將完整的CAM輸出功能的編輯結合在一起；
Altium Designer 6.0極大地減少了在高密度板卡上帶有大量管腳器件封裝的設計時間，簡化了復雜板卡的設計導航功能，設計師可以有效處理高速差分信號，尤其對大規模可編程器件上的大量LVDS資源；
Altium Designer 6.0充分利用可得到的板卡空間和現代封裝技術，以更有效的流程設計和更低的制造成本，縮短上市時間；
Altium Designer 6.0集成了FPGA和板級設計的功能，因此非常適合電路板上具有可編程FPGA器件的設計，使得用戶無須使用FPGA廠商提供的第三方軟件單獨進行HDL的編程設計，極大地縮短了開發周期，由于其具有更完善的布線系統，因此也比較適合復雜的高速電路板的設計。

3. Mentor Graphics PADS系列

PADS EDA系統包括Power Logic?Power PCB?CAM350和 Hyper Lynx四個部分。

PCB設計軟件PADS EDA PowerPCB7工作界面

PowerLogic7.1和PowerPCB7.1是 Mentor Graphics公司推出的優秀EDA設計軟件，深受用戶的喜愛。

PowerPCB特點:

集成的設計環境，各種功能均易于使用；
利用PADS印刷電路板PCB設計方案；
從簡單到復雜的印刷電路板設計過程，達到高的ROI；
提高生產效率并縮短設計周期時間；
用最少的分析和仿真工具保持設計完整性。

Mentor Graphics PADS系列的功能和Protel系列相似，具備完善的從原理圖到PCB的設計系統，應用范圍也很廣。

4. Allegro系統互連設計平臺

Cadence Allegro系統互連設計平臺通過IC?封裝和PCB之間的約束驅動的協同設計，實現降低成本并加快上市的時間。

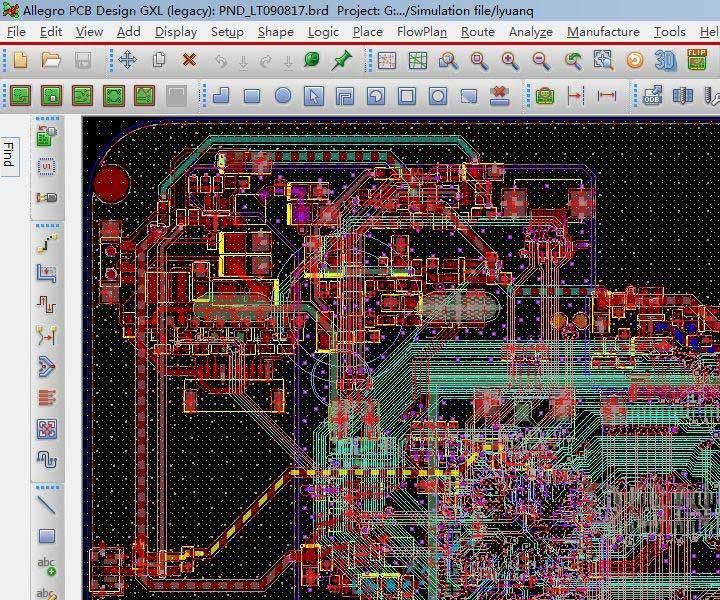

PCB設計軟件CadenceAllegro工作界面

Cadence Allegro特點：

使用該平臺的協同設計方法，工程師可以迅速優化I/O緩沖與IC?封裝和PCB之間的系統互連，避免了硬件的重新投片，縮減了硬件成本和設計周期；
約束驅動的 Allegro流程包含了設計輸入?信號完整性和物理PCB設計的高級功能；
從高速?高性能產品設計到日用品市場，Cadence提供了與現有技術的輕松集成，讓使用者可以對現有設計流程進行實質性改良，通過最新和最先進的技術支持所有市場領域；
擁有Cadence Encounter和Virtuoso平臺的支持，Allegro協同設計方法能夠實現有效的設計鏈結合。

Allegro系統是PCB設計的優秀軟件，在通信等高速PCB設計領域有廣泛應用，其信號完整性分析功能非常適合萬兆級產品的設計。

5. Cadence OrCAD

Cadence OrCAD 10.5全功能增強套件具有記時驗證功能以及新OrCAD技術，是目前為止OrCAD功能最強大的一個版本。

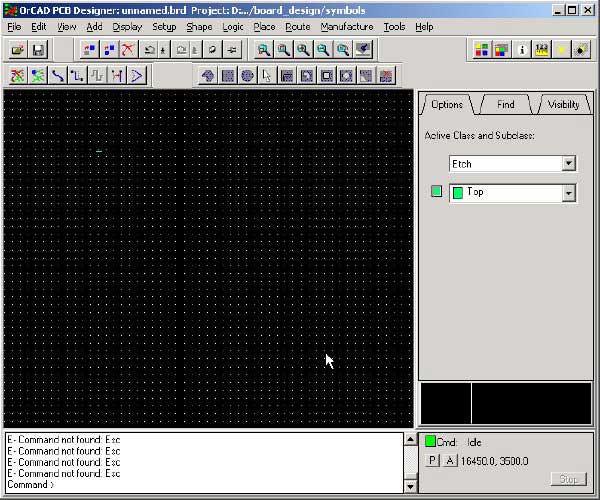

PCB設計軟件cadence orcad工作界面

Cadence OrCAD 10.5讓 PCB的設計進入更細節階段，與 PSpice結合可應用在Allegro平臺上。此組系是一套完整的涵蓋前端至后端?使用微軟視窗平臺的流程，可以供PCB設計師透過工具整合與程式自動化改善生產力與縮短進入市場的時間。OrCAD Unison Suite整合了4種新近加強型的產品，在單一套裝軟體當中即可提供設計師所需的所有工具。

OrCAD10.5包括供設計輸入的 Orcad CaptureR ，供類比與混合信號模擬用的PSpiceRA/DBasics?供電路板設計的 OrcadLayoutR以及供高密度電路板自動繞線的SPECCTRAR4U。新加入的SPECCTRA用以支援日益復雜的各種高速?高密度印刷電路板設計。SPECCTRA提供給設計師一種以形狀為基礎的?功能強大的繞線器，可在減少使用者介入的情況下完成各種復雜設計。

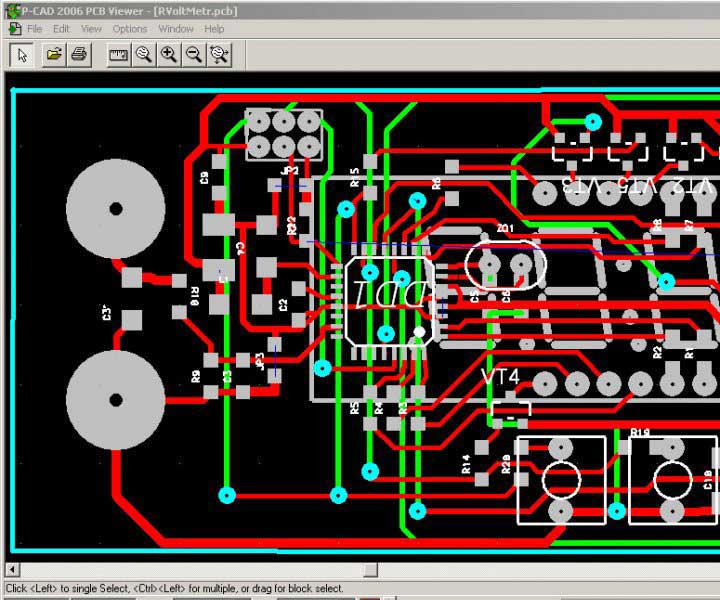

6. P-CAD2006PCB設計軟件

P-CAD2006提供大量的新功能和增強功能，從而擴展了PCB專業人員的設計能力。從設計入門到制造，P-CAD2006包括了所有必需的工具，可以快速高效地處理板級設計任務。
