該無線充電器電路板抄板屬于抄板難度較小的雙面板抄板案例，原件數量少，PCB原理圖簡單，抄板周期為1天出bom清單、元理圖和PCB文件。抄板打樣線路板周期為2天。

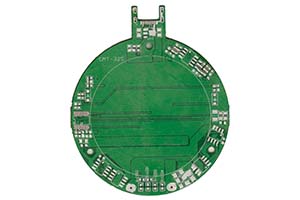

抄板頂層線路，掃描記錄元件型號、腳位、極性等重要參數后，拆解掉版面的元件，打磨綠油，露出銅皮線路，掃描成圖片進行線路圖抄板。

抄板底層線路，底層沒有元件，打磨綠油，露出銅皮線路，掃描成圖片進行線路圖抄板。

電路板參數

尺寸：75*75.5*2.5mm

板層：雙面板

基材：銅

絕緣材料：聚酸樹脂

元件數量：50+

抄板周期：1天

抄板文件：電路原理圖，PCB文件，BOM物料清單文件

其他業務：抄板打樣PCB，制作樣機并測試，批量PCBA加工。

無線充電器參數

電源輸入： 5V2A內置

待機功耗： 30uA(MAX)

內置電池充電電流： 2A(MAX)

USB接口輸出： 5V 2A

無線充電器輸出功率： 5W

無線充電器工作頻率范圍： 110KHZ-205KHZ

無線開機待機功耗： less than 10mA

發射距離： 5~8mm

轉換效率： 71%(MAX)

外殼表面溫度： 40℃(MAX)

充放電提示： LED、Buzzer

工作溫度： 0℃(32)F-40℃(104)

儲藏溫度： -20℃(-4)F-60℃(140)

保護功能：過壓保護，過載保護，短路保護，過溫保護，金屬異物檢測。
