案例詳情

技術參數

PCB板尺寸:75mm*58.1mm

BCM控制板層數：4層PCB抄板;

抄板周期：1天;

抄板價格：面議（一般按焊點數量計算價格，如有后續PCBA批量加工可減免抄板費用）;

抄板其他業務：繪制原理圖

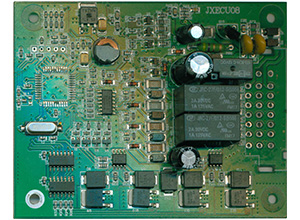

1. 抄板流程1：掃描高清監控汽車MCU控制板，記錄元器件型號、位置。

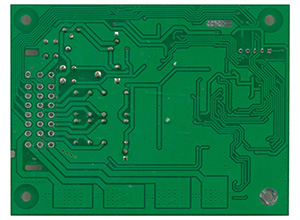

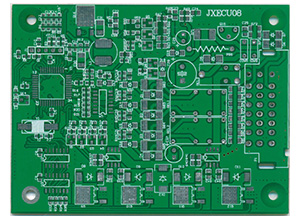

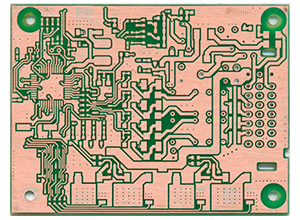

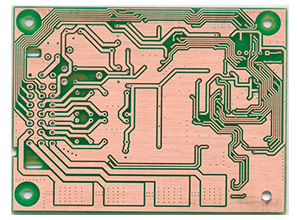

2. 抄板流程2：拆卸板上各種元器件，并備注記錄各元器件注意事項，去除汽車BCM控制板板面焊錫、綠油、板材，露出頂層和底層線路圖，掃描為圖片。
3. 抄板流程3：磨板，露出線路板中間層線路并掃描為圖片

主要功能參數

控制器局域網絡(CAN)和本地互聯網絡(L1N)及FlexRay是常用的汽車總線。CAN總線是串行多主站控制器實時控制的局域網總線，信息傳輸方式是同步的，物理層為單線；架構為一個主設備，2～l0個從設備1|lN信息傳輸方式是異步的，物理層為雙線：架構為多個主設備，l0～300個從設備。兩者皆有較高的擴展能力。CAN數據率為20kB/s，LIN數據率高速達lMB/s，低速為125kB/s低速CAN總線能增加總線的傳輸距離，提高抗干擾能力，降低硬件成本、控制對象是數量較多，對信息傳輸的實時性要求不高．如以低速電機、電磁閥、各類燈具和開關器件等為主而通過IIN總線進行通信是主控模塊、門控模塊、中控鎖模塊和語音報警模塊等，它們是帶寬、復雜性等要求較低的低速系統，如開關類負載或位置型系統的控制．汽車刮水器、氣流循環系統的風機、風扇皆為大電感性負載，欲降低開關時強烈的反電勢對系統電源的沖擊，運用脈寬調制(1wM)實現軟啟動．也同時保護了用電裝置，提高整車的電磁兼容性、lwM是通過調整輸出周期(該輸出通常是一固定頻率的開關信號)的占空比大小(脈；中寬度)。控制照明燈的點亮熄滅時間，來達到亮度的調節。

PCB抄板簡介

板朗科技(www.rrpqweuk.com)是國內最早一批從事PCB電路板抄板的公司，擁有近十年的PCB反向開發設計抄板經驗。板朗科技建立了先進的PCB抄板研究室，購置了專業的抄板機器設備和軟件，組建了專業的抄板團隊。板朗科技每年經手各種PCB抄板案例數千件，我司豐富的抄板經驗在保證接手的抄板案例成功率的同時，也能夠更高效的完成抄板工作。高效率與高成功率使板朗科技在業界備受好評。

PCB抄板范圍

十年的抄板歷程中，板朗科技積累了成熟完備的抄板技術，PCB抄板業務覆蓋絕大多數類型和難度的PCB電路板，包括但不限于下面所列行業：

1.無線通訊設備：如無線基站；

2.光網絡傳輸設備：如SDH，DWDM設備。

3.數據通信設備：如高端路由器、LANSWITCH、ADSL等。

4.高端計算設備：服務器，主機主板等。

5.多媒體電子設備：TV、HDTV、DVD、DVB、LCDTV、PDP、LCOS、DLP。

6.大功率開關電源產品：家電、計算機、通訊、開關電源PCB設計。

7.電力電子設備：變頻器、UPS、工業電源、工控板。各系列工控PCB設計。

8.工業控制設備、汽車控制系統、醫療電子設備。

PCB抄板能力

一條龍PCB抄板

狹義上的PCB抄板僅包括電路板復制，我公司提供制作BOM清單、PCB克隆、芯片解密、物料代購、樣機制作、調試、維修，SMT加工、PCBA加工等整套電子方案開發的一條龍服務，一站式解決所有問題，為客戶節省時間、財力、人力等多方面的成本。

PCB抄板價格

板朗科技pcb抄板收費采用透明的計價方式，根據PCB板尺寸、板層、器件密度、操作的難以程度等相關參考因素，制定了詳細的計算抄板價格方式，不亂收，多收客戶一分錢。客戶如需相關其他后續加工服務，抄板費用能享有一定優惠。
