抄板類別
電源電子
電源板PCB抄板
發布時間：2016-08-22 02:31:19
案例詳情

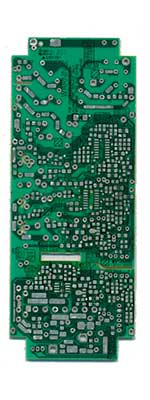

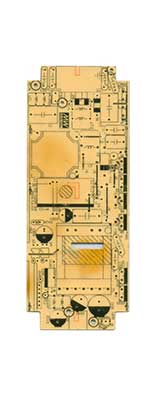

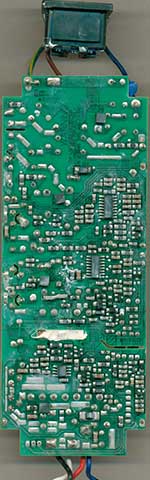

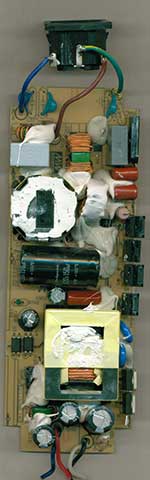

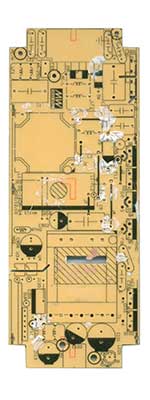

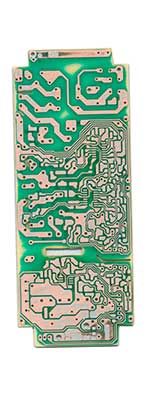

電源板PCB抄板
 |
 |
 |
 |
 |
 |
| GM-2830-V01 物料清單 | ||||
| 類型 | 參數 | 封裝 | 用量 | 位號 |
| 電容 | 100NF? 10% | 0402 | 3 | C22 C4 C6 |
| 10PF?? 10% | 0402 | 1 | C10 | |
| 12PF?? 10% | 0402 | 3 | C13 C14 C19 | |
| 18PF?? 10% | 0402 | 1 | C8 | |
| 1UF??? 10% | 0402 | 7 | C1 C11 C12 C2 C21 C3 C7 | |
| 2.2UF? 10% | 0603 | 3 | C15 C18 C5 | |
| 25PF?? 10% | 0402 | 2 | C9 C16 | |
| 33PF?? 10% | 0402 | 1 | C20 | |
| 43PF?? 10% | 0402 | 1 | C17 | |
| 電阻 | 0R?? 5% | 0402 | 1 | R4 |
| 100K 5% | 0402 | 1 | R2 | |
| 100R 5% | 0402 | 2 | R1 R3 | |
| 27R? 5% | 0402 | 2 | R5 R6 | |
| 二極管 | T4(1N4148WS) | SOD323 | 1 | D1 |
| 電感 | 0402 | 1 | L2 | |
| 0402 | 1 | L3 | ||
| 1.8UH | 0402 | 2 | L1 L4 | |
| 晶體 | D264L | 3225 | 1 | Y2 |
| EARL | 貼片封裝 | 1 | Y1 | |
| 插座 | CON6-1.0-SMD | CON6-1.0-SMD | 1 | CN1 |
| 電池 | E07AC | 1 | BAT1 | |
| 芯片 | 1501 | 貼片封裝 | 1 | U3 |
| 4A2D | SOT23-5 | 1 | U2 | |
| AT | 貼片封裝 | 1 | U5 | |
| Blox G7020-KT C1010A? | QFN40-0.4MM | 1 | U4 | |
PCB抄板簡介
板朗科技(www.rrpqweuk.com)是國內最早一批從事PCB電路板抄板的公司，擁有近十年的PCB反向開發設計抄板經驗。板朗科技建立了先進的PCB抄板研究室，購置了專業的抄板機器設備和軟件，組建了專業的抄板團隊。板朗科技每年經手各種PCB抄板案例數千件，我司豐富的抄板經驗在保證接手的抄板案例成功率的同時，也能夠更高效的完成抄板工作。高效率與高成功率使板朗科技在業界備受好評。
PCB抄板范圍
十年的抄板歷程中，板朗科技積累了成熟完備的抄板技術，PCB抄板業務覆蓋絕大多數類型和難度的PCB電路板，包括但不限于下面所列行業：
1.無線通訊設備：如無線基站；
2.光網絡傳輸設備：如SDH，DWDM設備。
3.數據通信設備：如高端路由器、LANSWITCH、ADSL等。
4.高端計算設備：服務器，主機主板等。
5.多媒體電子設備：TV、HDTV、DVD、DVB、LCDTV、PDP、LCOS、DLP。
6.大功率開關電源產品：家電、計算機、通訊、開關電源PCB設計。
7.電力電子設備：變頻器、UPS、工業電源、工控板。各系列工控PCB設計。
8.工業控制設備、汽車控制系統、醫療電子設備。
PCB抄板能力
| 項目 | 我司能力 | 精度 |
| 最高層數 | 1-38層 | …… |
| 最大板厚 | 6mm | ±0.05mm |
| 最大尺寸 | 640mm X 480mm | ±0.1mm |
| 最小線寬 |
硬板 0.01mm 柔性版0.005mm |
±0.01mm
|
| 最小線隙 |
硬板 0.01mm 柔性版0.005mm |
|
| 最小機械通孔 |
硬板 0.15mm 柔性版0.1mm |
|
| 最小機械埋孔 |
硬板 0.15mm 柔性版0.1mm |
|
| 最小激光盲孔 |
0.1mm |
|
| 最小激光埋孔 |
0.1mm |
|
| 盲孔種類 | 1階、2階、3階、4階激光盲孔 | …… |
| 埋孔種類 | >20類 | …… |
| 多層板銅厚測量 | …… | ± 1.7um |
| 多層板層間距測量 | …… | ±5um |
| 阻抗測算 | 5~150Ω | ±0.5Ω |
| 電阻阻值測量 | 0.000001Ω~20MΩ | ±5% |
| 電容容值測量 | 0.001pF ~ 100F | |
| 電感量測量 | 0.001nH ~ 10H | |
| 磁珠等效阻值測量 | 10Ω ～ 2000Ω (100MHz) | ±10% |
| 晶體頻率測量 | 1KHz ~ 200MHz | ±1% |
| 穩壓二極管測量 | 0.5V ~ 56V | ±0.01V |
一條龍PCB抄板
狹義上的PCB抄板僅包括電路板復制，我公司提供制作BOM清單、PCB克隆、芯片解密、物料代購、樣機制作、調試、維修，SMT加工、PCBA加工等整套電子方案開發的一條龍服務，一站式解決所有問題，為客戶節省時間、財力、人力等多方面的成本。
PCB抄板價格
板朗科技pcb抄板收費采用透明的計價方式，根據PCB板尺寸、板層、器件密度、操作的難以程度等相關參考因素，制定了詳細的計算抄板價格方式，不亂收，多收客戶一分錢。客戶如需相關其他后續加工服務，抄板費用能享有一定優惠。
